內(nèi)飾隔音片材生產(chǎn)線_,汽車內(nèi)飾隔音片材生產(chǎn)線設(shè)備
汽車內(nèi)飾片擠出機工藝流程、配方參數(shù)及溫度注意事項

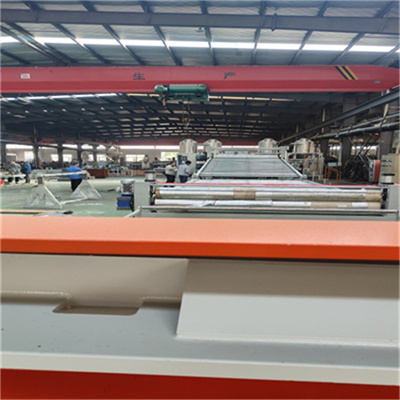

一、 工藝流程
1. 原料預(yù)處理：將樹脂、助劑等按配比混合均勻，汽車內(nèi)飾片擠出機進行干燥除濕（避免制品出現(xiàn)氣泡、銀紋），干燥溫度和時間依原料類型調(diào)整。
2. 喂料塑化：混合料通過喂料機均勻送入擠出機料筒，經(jīng)螺桿的輸送、壓縮、熔融塑化。
3. 擠出成型：塑化后的熔體通過機頭模具擠出，形成設(shè)定厚度和寬度的內(nèi)飾片坯料。

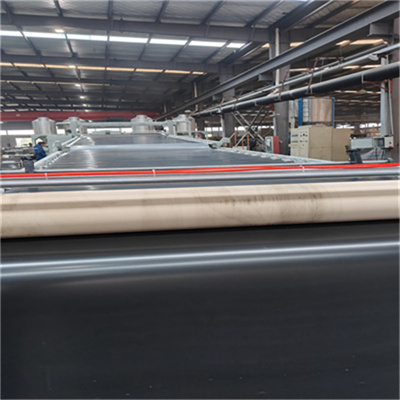

4. 冷卻定型：坯料經(jīng)冷卻輥或冷卻水槽降溫，固定制品形狀與尺寸。
5. 牽引裁切：通過牽引機勻速拉拽定型后的片材汽車內(nèi)飾片擠出機，再按需求裁切長度，最后收卷或堆放。
二、 常見配方參數(shù)（以PP內(nèi)飾片為例）
汽車內(nèi)飾片常用基材為PP、ABS、PVC等，以PP內(nèi)飾片為例，典型配方及比例如下：
- 聚丙烯（PP）樹脂：70%~80%（決定片材基礎(chǔ)力學性能）
- 滑石粉：10%~20%（提升剛性、耐熱性和尺寸穩(wěn)定性）
- 增韌劑（如POE）：5%~10%（改善低溫韌性，避免脆裂）
- 加工助劑（如硬脂酸鈣）：0.2%~0.5%（優(yōu)化塑化流動性，減少螺桿磨損）
- 抗氧劑/光穩(wěn)定劑：0.1%~0.3%（延緩老化，汽車內(nèi)飾片擠出機適配車內(nèi)環(huán)境）
- 色母粒：按需添加（匹配內(nèi)飾配色需求）
三、 各段溫度注意事項
擠出機溫度需按料斗段→加料段→壓縮段→熔融段→機頭段逐步升高，汽車內(nèi)飾片擠出機避免溫度過高分解、過低塑化不良，以PP料為例參考溫度：
1. 加料段：160℃~180℃
作用是預(yù)熱原料，溫度不宜過高，防止原料過早熔融粘結(jié)螺桿，導致進料不暢。
2. 壓縮段：180℃~200℃
原料在此處被壓縮熔融，溫度需平穩(wěn)提升，確保固相向液相平穩(wěn)過渡。
3. 熔融段（計量段）：200℃~210℃
熔體充分塑化混合，溫度需控制均勻，避免局部過熱導致樹脂降解，影響制品性能。
4. 機頭/模具段：190℃~200℃
溫度略低于熔融段，保證熔體穩(wěn)定擠出成型，汽車內(nèi)飾片擠出機溫度過高易使制品表面出現(xiàn)斑紋，過低則會導致機頭壓力過大，制品易產(chǎn)生內(nèi)應(yīng)力。
通用注意要點
- 不同原料溫度區(qū)間差異大：PVC內(nèi)飾片需控制在140℃~170℃，防止分解產(chǎn)生氯化氫；ABS內(nèi)飾片溫度約180℃~220℃。
- 溫度需與螺桿轉(zhuǎn)速匹配：轉(zhuǎn)速提高時，可適當提升溫度，保證塑化效率；反之則降低溫度，避免過度塑化。
- 定期監(jiān)測溫度：采用多點測溫儀校準各段溫控系統(tǒng)，汽車內(nèi)飾片擠出機防止溫控偏差導致制品厚薄不均、表面缺陷。
四、 其他核心注意事項
1. 原料干燥至關(guān)重要：吸濕性原料（如ABS）汽車內(nèi)飾片擠出機需干燥至含水率＜0.05%，否則制品易產(chǎn)生氣泡、針孔。
2. 模具與冷卻溫度匹配：冷卻輥溫度控制在40℃~60℃，溫差過大易導致片材翹曲變形。
3. 關(guān)注熔體壓力：機頭壓力需穩(wěn)定，壓力波動過大會造成片材厚度偏差超標。
房間隔音片材生產(chǎn)線_隔音減震墊擠出機http://znskl.com/contents/181/242.html
汽車內(nèi)飾隔音片擠出機_汽車內(nèi)飾板材擠出機 http://znskl.com/contents/180/238.html
POE內(nèi)飾隔音片材擠出機_JDL_PE汽車內(nèi)飾隔音片材擠出機http://znskl.com/contents/181/233.html
